不同类型抽屉柜柜体制作标准

  • 分类:产品知识
  • 作者:超级管理员
  • 来源:本站
  • 发布时间:2021-04-05
  • 访问量:3029

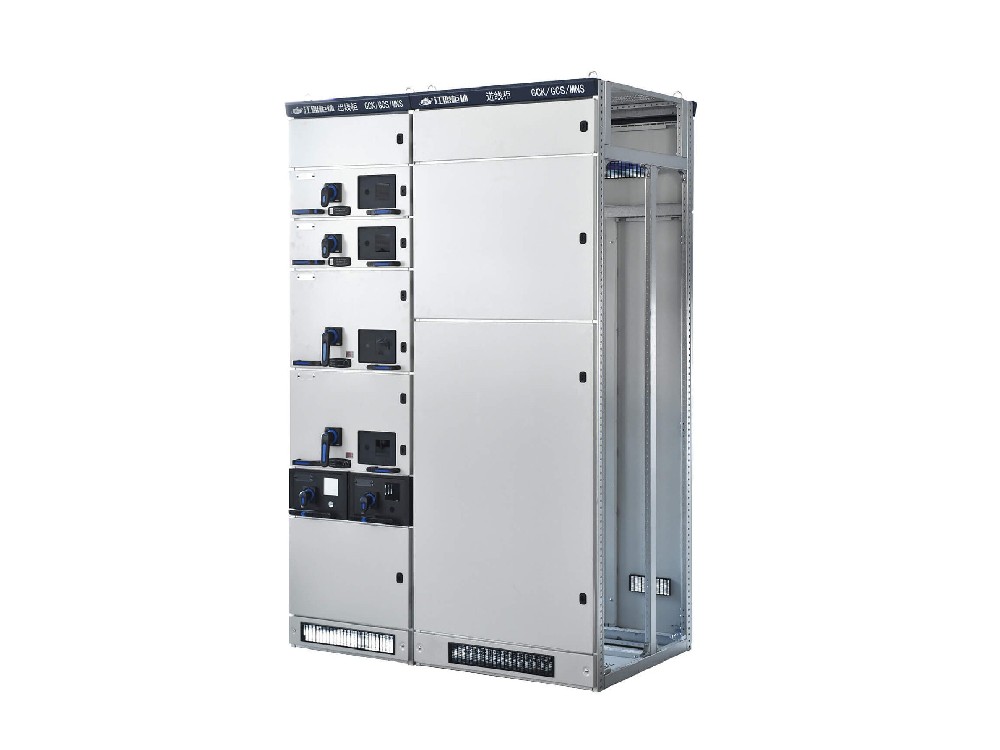

一、固定式:

固定式柜体能满足各电器元件可以可靠的固定在柜体中固定的位置。柜体外形一般为立方体,像屏式、箱式等,也有棱台式等,这种柜体有单列柜体、排列柜体等。为了保证柜体的形体尺寸,往往要采用各构件分布组合方式,一般先组成左右两侧,之后在组成柜体,或先满足外形要求,在依次连接柜内各元件、组成各棱边的零件长度必须正确,才能保证各方面几何尺寸,从而保证外形要求。对于柜体两侧面,为了保证排列需要,中间不能有隆起现象,从安装角度考虑,底面不能有下陷现象。

在排列安装中,地基平整是先决条件,但平整度和柜体本身都会有一定误差,在排列中要尽量抵消横列差值,避免造成差值积累,差值积累会导致柜体变形,影响母线联结及产生组件安装异位、应力集中,影响电气寿命。在排列是最好使用地基最高点作为安装参考点,然后逐步垫正扩排,在地面平整度较为理想、可预测的条件下也可采取由中间向两侧扩排方式,使积累差值均布。为了便于调整,抵消公差积累,柜体宽度公差都取负值,柜体的各个构件结合体完成之后,观察是否还需要进行整形,以满足各部分型位尺寸要求,对定型或批量较大的柜体制造是应考虑工装夹具,以保证结构的正确统一。夹具的基准面取地面,家居中的各定位块布置以工作取出方便为准,对于柜体的外门等因容易受运输和安装等影响,应在安装时进行统一调整。

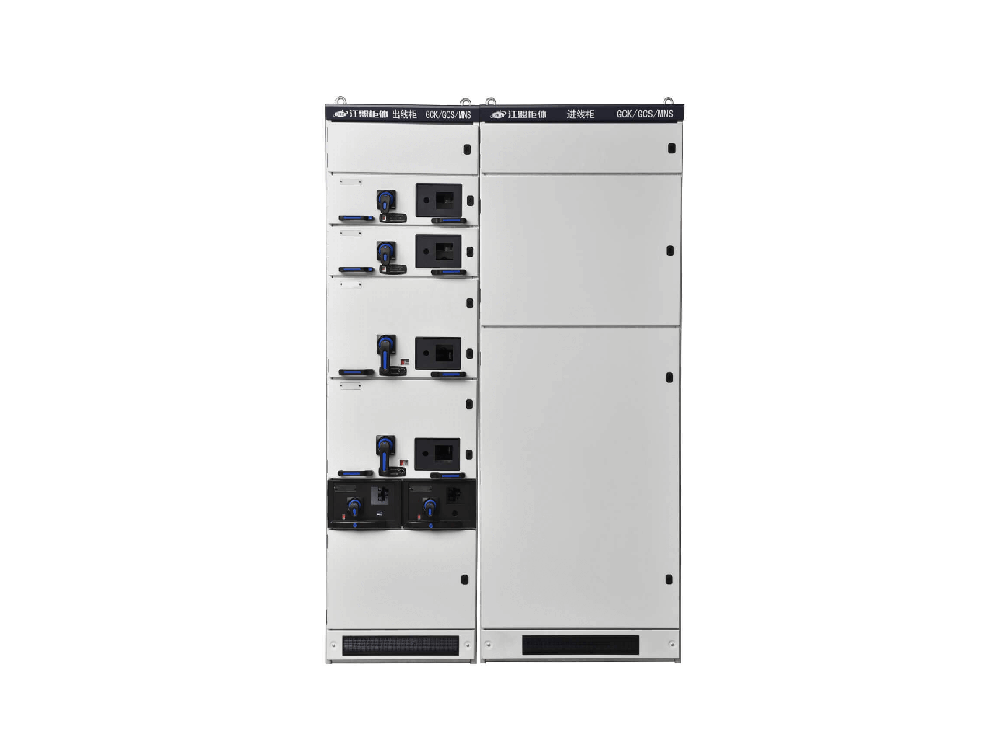

二、抽出式:

抽出式柜体是由规定的固体和装有开关的可移动装置部分组成,可移动部分移动式要轻便,移入定位要可靠,并且可以和相同类型和规格的抽屉能可靠互换,抽出式的柜体部分加工方法和固定式中柜体相似,但由于互换要求柜体的精度必须要高,结构部分需要设置一定调整量,可移装置部分要既能移换,还能可靠的承装主要元件,所以要具有较高的机械强度和较高的精度,相关部分还要有足够的调整量。

三、制造抽屉柜的工艺标准:

1、固定式和可移动式要有统一的参考基准;

2、相关部分必须调整到最佳位置,调整时应用专用的标准工装;

3、关键尺寸的部件不能有误差;

4、相同类型和规格的抽屉要能可靠的互换。
